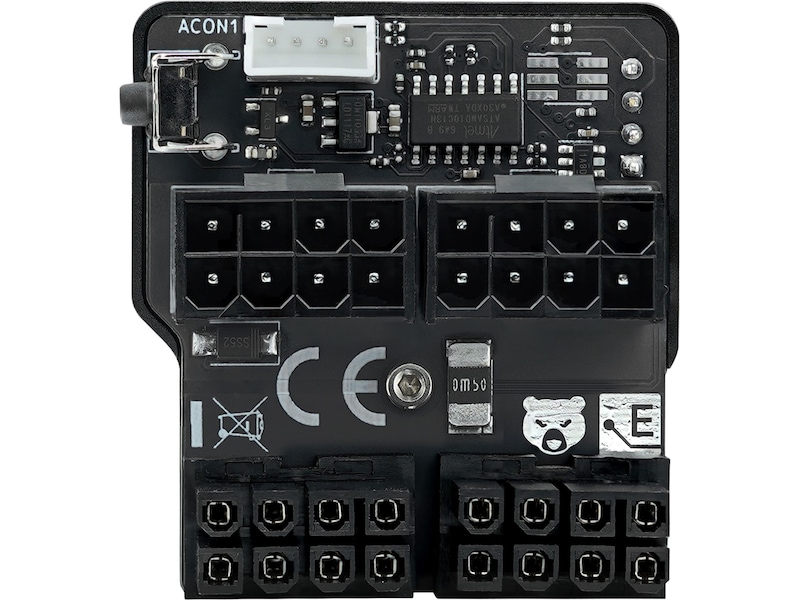

Thermal Grizzly WireView GPU 2x8Pin PCIe Reverse

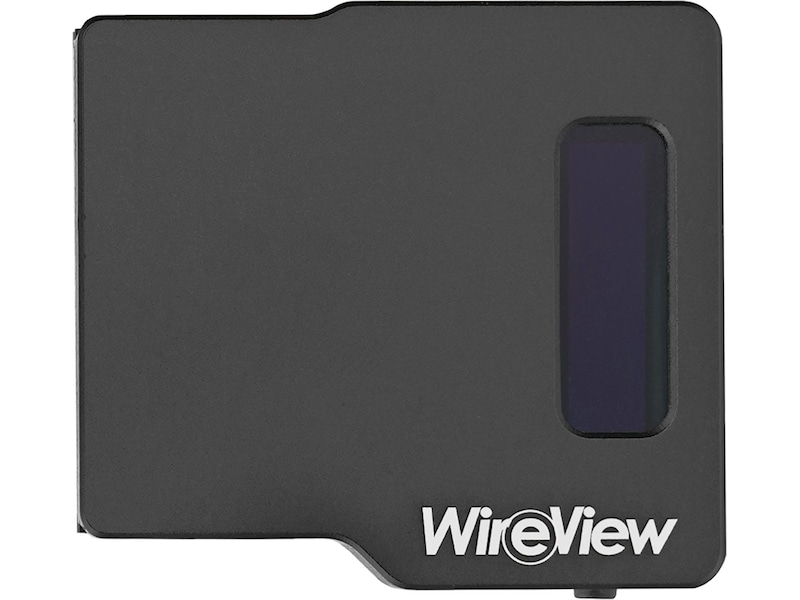

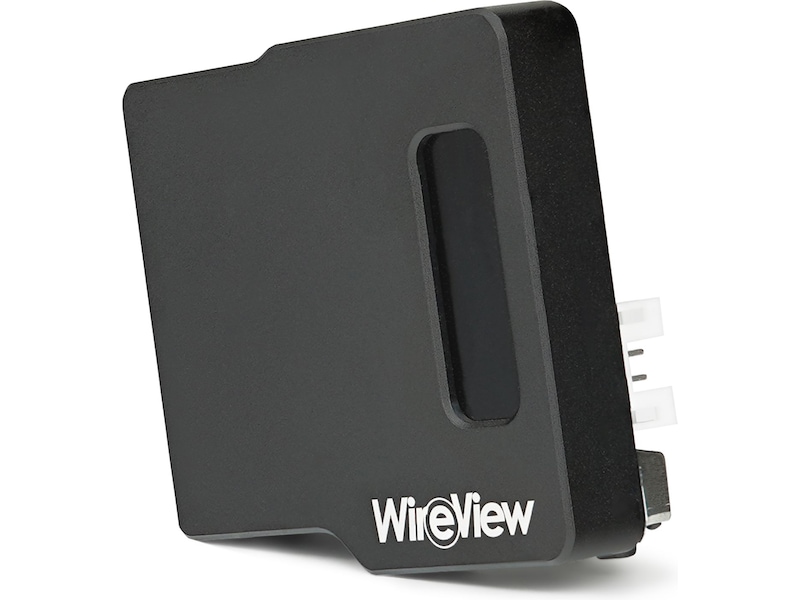

WireView GPU är en enhet för att mäta strömförbrukningen av grafikkort som utvecklades i samarbete med Jon "elmor" Sandström. Den kopplas in i PCIe-strömkontakterna på grafikkortet och ansluts till nätaggregatet via PCIe-strömkablarna. Strömförbrukningsdata visas via en OLED-display.

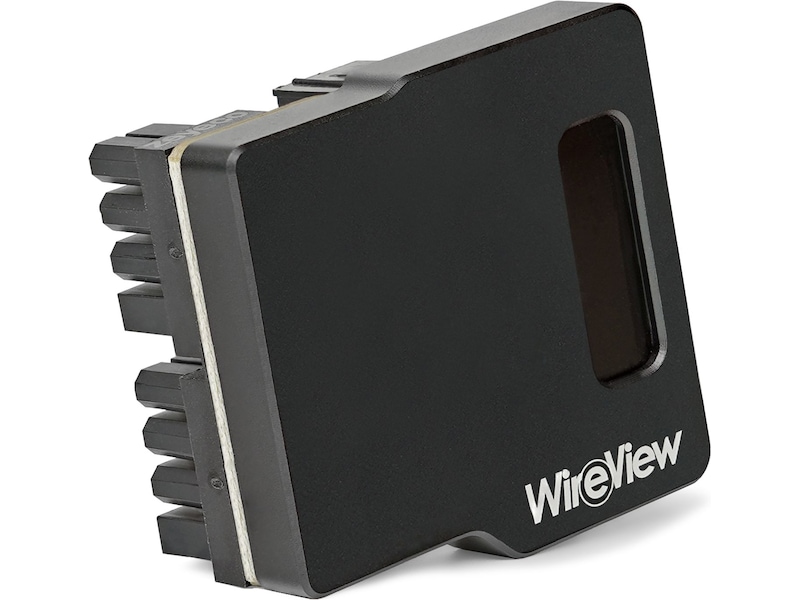

Samtidigt tar WireView GPU på sig en kabelhanteringsfunktion, eftersom dess "U"-form möjliggör optimerad routing av kablarna. PCIe-strömkablarna kopplas till WireView GPU på ett sådant sätt att de kan läggas snyggt över baksidan av grafikkortet. Detta undviker kabelutbuktningar när strömkablarna ruttas och förenklar kabelhanteringen.

• Mäta strömförbrukning
• Logga strömförbrukning
• Optimera kabelrutning
• Enkel montering
• Hög kompatibilitet

WireView GPU möjliggör mätning av strömförbrukningen för grafikkort och registrerar dessa data för att bestämma strömförbrukningen. Dessa data kan bland annat användas för att bestämma elkostnaderna för ett grafikkort eller för att jämföra strömförbrukningen med andra grafikkort. En speciell mätcykel på 60 sekunder gör det möjligt att snabbt och bekvämt visa strömförbrukningen, vilket är mycket praktiskt för till exempel recensioner.

Samtidigt kan mätningen av strömförbrukningen användas för att bestämma strömförbrukningen för grafikkort över en viss tidsperiod eller med vissa applikationer. Dessutom kan belastningstoppar i strömförbrukningen ("toppar") som kan förekomma i drift av aktuella högpresterande grafikkort bestämmas.

WireView GPU visar de uppmätta värdena på displayen. Du kan byta mellan de visade värdena med ett knapptryck. Följande värden kan visas:

• Visning av den aktuella strömförbrukningen i watt [W]
• Aktuell strömförbrukning i watt [W], aktuell spänning i volt [V], aktuell ström i ampere [A]
• Minimalt och maximalt strömförbrukning i watt [W]
• Genomsnittlig strömförbrukning över 60 sekunder [AVG W] och total strömförbrukning [E]

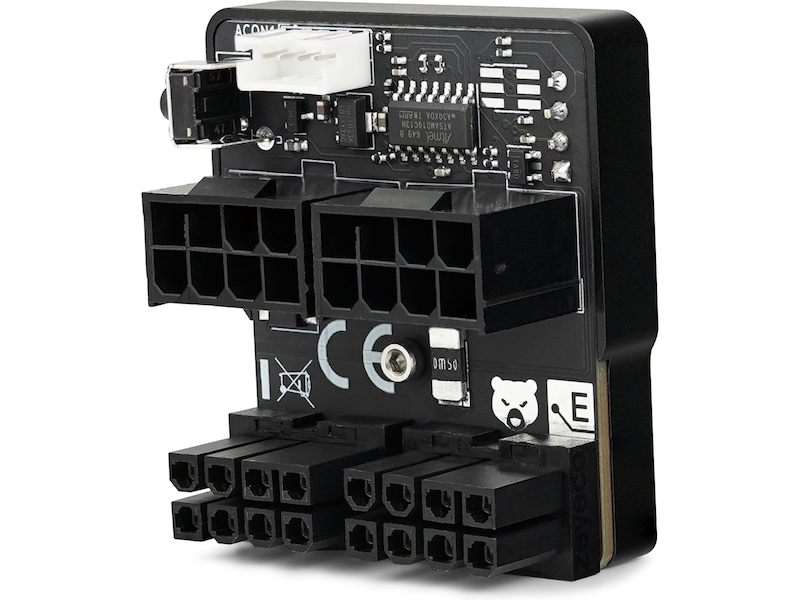

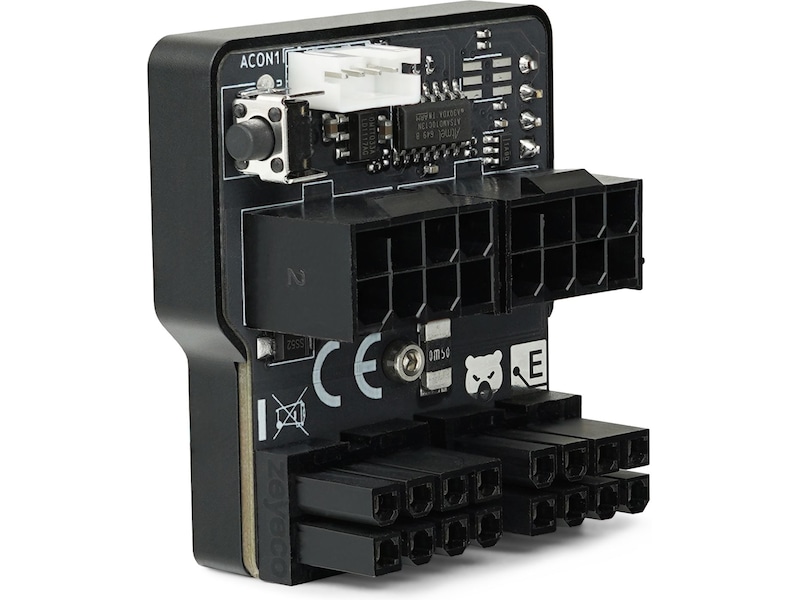

WireView GPU finns i "N" och "R" versioner oavsett antalet 8-pins PCIe-kontakter (eller 12VHPWR-kontakten). "N" står för den normala orienteringen av PCIe-kontakterna på PCIe-expansionskortet, medan "R" står för den roterade (omvända) orienteringen. I den normala orienteringen (N) pekar hållklämman för kontakten bort från PCB:n på expansionskortet. I den roterade orienteringen (R) pekar kontaktens hållklämma mot PCB:n.

WireView GPU finns också i två "high power" varianter för 12VHPWR-kontakten. Den första varianten har en 12VHPWR-ingång och -utgång vardera, medan den andra varianten är ansluten till grafikkortet via 12VHPWR och till nätaggregatet via tre 8-pins PCIe-kontakter.

När du använder 12VHPWR-adaptern, se till att varje av de tre 8-pins PCIe-kontakterna är ansluten till nätaggregatet med en separat 8-pins PCIe-kabel. Användning av en splitter (Y-kabel) avråds starkt! Konfigurationen av 12VHPWR motsvarar 600W-versionen.
